Заглушки

Типы заглушек, изготавливаемые на нашем предприятии:

Заглушки фланцевые (глухие)

Заглушки поворотные

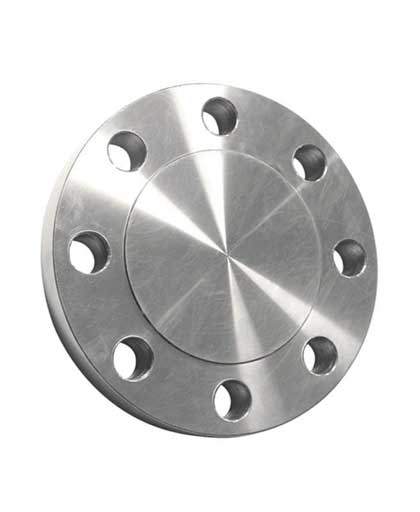

ЗАГЛУШКИ ФЛАНЦЕВЫЕ (глухие) по АТК 24.200.02-90

АТК устанавливает пять исполнений заглушек:

• исполнение 1 - заглушки с соединительным выступом на условное давление от 0,6 до 4,0 МПа (от 6 до 40 кгс/см²).
• исполнение 2 - заглушки с выступом на условное давление от 0,6 до 6,3 Мпа (от 6 до 63 кгс/см²);
• исполнение 3 - заглушки с шипом на условное давление от 0,6 до 6,3 МПа (от 6 до 63 кгс/см²),
• исполнение 4 - заглушки под прокладку овального сечения на условное давление от 6,3 до 16,0 (от 63 до 160 кгс/см²),
• исполнение 5 - заглушки с впадиной на условное давление от 0,6 до 4,0 МПа (от 6 до 40 кгс/см²).



ЗАГЛУШКИ ПОВОРОТНЫЕ СТАЛЬНЫЕ АТК 26-18-5-93

АТК устанавливает три исполнения заглушек поворотных:

• исполнение 1 - заглушки поворотные с соединительным выступом на условное давление от 1,6 до 4,0 МПа
• исполнение 2 - заглушки поворотные выступ-впадина на условное давление от 1,6 до 10,0 МПа
• исполнение 3 - заглушки поворотные под прокладку овального сечения на условное давление от 6,3 до 16,0 МПа



ЗАГЛУШКИ ФЛАНЦЕВЫЕ ГОСТ 22815-83

на Ру св. 10 до 100 Мпа (св. 100 до 1000 кгс/см2)

   Настоящий стандарт распространяется на фланцевые заглушки для трубопроводов с линзовым уплотнением, применяемых на предприятиях отраслей нефтехимической промышленности и для производства минеральных удобрений, на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см2) и Dy от 6 до 200 мм при температуре среды от минус 50 до плюс 510 °С.

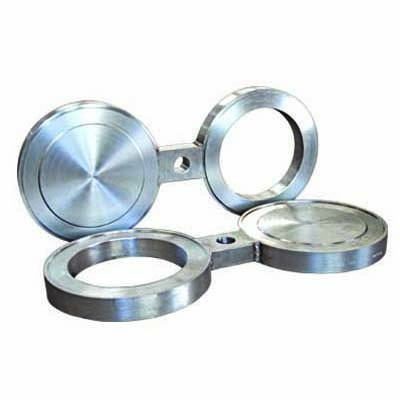

ЗАГЛУШКИ ПОВОРОТНЫЕ СТАЛЬНЫЕ по Т-ММ-25-01-06

Состоит из двух частей: заглушки (глухая часть) и кольца (фланцевая часть), приваренных между собой перемычкой с отверстием.

Существуют также заглушки с рукояткой — вместо кольца приварена рукоятка.

Диаметр: от 10 до 600 мм, выбирается под размер фланца.

Условное давление: 0,6–10 МПа (6–100 кгс/см²).

Температура: от –70 до +650 °С.



ТММ устанавливает три исполнения:

• плоские — выдерживают давление 1–2,5 МПа;
• с выступом-впадиной — максимальное давление 0,6–10 МПа;
• с шип-пазом — условное давление среды в пределах 0,6–10 МПа.



Изготавливаем заглушки так же по чертежам заказчиков.

Изготовим из сталей: 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т, 10Х17Н13М3Т, 06хн28мдт, 03х18н11, 20х23н18, 08х17н14м2, 03х17н14м3, 08х17н13м2т, 08х22н6т, 10х23н18, 15Х5М, 13ХФА, 20ФА, 17Г1С, 15ХМ, 20ЮЧ

AISI 904, 904L, 304, 304L, 310, 316, 316L, 316Ti, 321, 317, 310s
